Đặc điểm cấu tạo và ứng dụng của Van giảm áp

Van giảm áp là một thiết bị không còn xa lạ gì đối với ngành công nghiệp. Van giảm áp được sử dụng để bảo vệ hệ thống đường ống và giữ độ bền. Cho thiết bị sau của van không bị trục trặc hay vấn đề, ổn định khi sử dụng hệ thống. Van giảm áp là một thiết bị giúp ổn định áp suất đầu ra ở mức độ nhất định. Việc sự dụng thiết bị để tránh việc áp xuất thay đổi đột ngột. Để xảy ra những vấn đề của những van lắp đặt của đường ống.

Vậy đặc điểm cấu tạo và ứng dụng của van giảm áp là gì? Hãy cùng tìm hiểu kĩ hơn qua bài viết bên dưới.

1. Đặc điểm cấu tạo của van giảm áp.

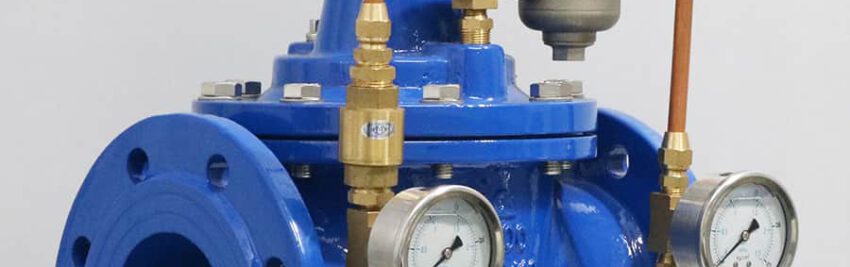

Van giảm áp được chia thành 6 phần chính bao gồm: Đồng hồ đo áp, hệ thống ống dẫn, Pilot, lá van, ty van, than van và nắp. Để hiểu rõ hơn về chức năng của từng bộ phận hãy tìm hiểu thêm nhé.

– Thân và nắp van: Thiết kế hai đầu dạng mặt bích, được đúc từ gang cầu FCD450. Hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm

– Ty van: Được lắp cố định vào lá van, sản xuất từ Inox 304/316, độ bền cao, chống rỉ sét.

– Lá van: Dạng đĩa tròn, sản xuất từ gang cầu FCD450 được bọc 100%. Bằng cao su EPDM an toàn cho nguồn nước sạch.

– Hệ thống ống dẫn: Được làm bằng đồng thau, chống rỉ sét.

– Đồng hồ đo áp: Gồm 02 đồng hồ được lắp vào hệ thống ống dẫn để đo áp đầu vào và đầu ra.

– Pilot: Là một hệ thống điều khiển lá van tự động dựa vào áp lực của đầu vào thông qua ống đồng. Để tinh chỉnh áp suất đầu ra theo nhu cầu sử dụng bằng cách vặn bu lông tinh chỉnh trên đầu Pilot.

Các dòng van giảm áp nước phổ biến

1.1 Thông số kĩ thuật.

– Size : 15A – 200A

– Thân : Gang, Thép đúc, Inox

– Đĩa, trục: Inox

– Màng: Inox

– Nhiệt độ: -5°C đến 250°C

– Kiểu: Lắp bích; JIS – 10K, JIS 20K … ANSI, CLASS 150, 300

– Xuất xứ: Trung Quốc, Đài Loan, Korea.

 1.2 Nguyên lí hoạt động của van giảm áp.

Tại vị trí ban đầu, van giảm áp mở hoàn toàn, độ rộng của cửa ra thiết lập bởi vít điều chỉnh. Tác dụng chính của van hầu như giữ giá trị áp suất đầu ra không đổi.
Lúc này trị áp suất đầu ra tăng lên trong hệ thủy lực, áp suất khoang trống nối với cửa ra của van bằng rãnh nối cũng tăng. Khi đẩy pittong điều khiển đi lên làm giảm tiết diện của của ra, dẫn tới làm giảm áp suất đầu ra.

Van giảm áp suất DN50 Shin Yi D200 - SIEU THI VIEN THONG

Khi áp suất đầu ra giảm thì pittong điều khiển đi xuống làm tăng tiết diện cửa thoát. Kéo theo làm tăng áp suất đầu ra. Như vậy quá trình này làm cho áp suất đầu ra gần như không thay đổi.

1.3 Ưu điểm của sản phẩm:

– Van giảm áp vận hành tự động dựa vào lực chảy của dòng nước.

– Van được sản xuất từ gang cầu FCD450, Inox 304/316. Nhờ vậy có thể chống rỉ sét, an toàn cho nguồn nước sạch.

– Điều chỉnh được chính xác áp đầu ra một cách dễ dàng bằng cách chỉnh Pilot.

2. Ứng dụng của van giảm áp trong đời sống thực tế.

Trong đời sống ngày nay van giảm áp được sử dụng rất phổ biến. Ta có thể thấy ứng dụng chức năng của van giảm áp có ở khắp mọi nơi.

– Trong các hệ thống đường ống nhà máy công nghiệp, hệ thống ống nước.

– Trong hầu hết các nồi áp suất đều có van xả áp. Nhằm đảm bảo an toàn trong nấu nướng ngăn chặn bùng nổ say ra mà vẫn duy trì được độ nóng cần thiết.

– Trong máy bơm xe, các thiết bị thổi khí, đều sử dụng van giảm áp để tránh tình trạng bình chứa khí quá tải.

– Sử dụng trong các ngành công nghiệp khác như: Hàng không, dầu khí, dầu hỏa, khai thác khoáng sản…

Nguồn: vanbomhoanglong.com.vn
