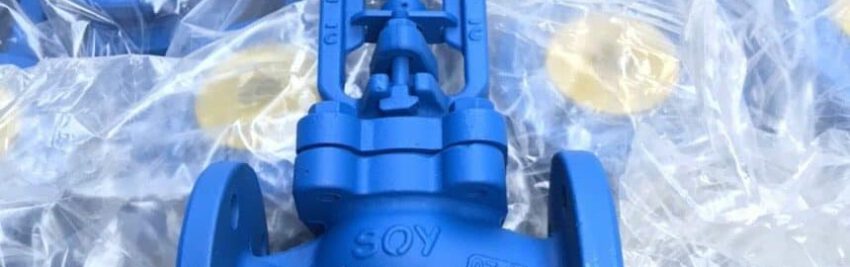

Van cầu hơi Soy là dòng van cầu cao cấp của thương hiệu Soy /Turkey. Loại van cầu hơi này được sử dụng rất nhiều tại Việt Nam cũng như trên toàn thế giới.
Cùng YP.VN tìm hiểu chi tiết về sản phẩm van cầu hơi Soy này nhé:
Ứng dụng của van cầu hơi Soy
Van cầu hơi nóng Soy được sử dụng rất rộng rãi trong thực tế nhờ vào khả năng chịu nhiệt rất cao . Các ứng dụng cụ thể như :
- Hệ thống đường ống nước ,hơi … cần điều chỉnh lưu lượng dòng chảy đi qua
- Đặc biệt được sử dụng cho các đường ống hơi nóng có nhiệt độ cao
- Hệ thống sử dụng dầu nóng, dầu nhờn tuabin , dầu nhiên liệu
- Dùng cho các nhà máy xử lý nước thải ,cấp nước ..
- Rất được ưu tiên sử dụng trong các lò hơi ,nồi hơi
- Các nhà máy hóa chất, có đường ống bị ăn mòn cao
Thông số kỷ thuật
| Working Conditions | DIN 2401 |
| Ends | DIN EN 1092-2 |
| Working Pressure | PN16, PN25, PN40 |
| Face To Face Dimensions TS EN 558-1 | |
| Size | DN15 – DN500 |
| Working Temperature | PN16: -10 +300°C, |
| PN25: -10 +350°C, | |
| PN40: -10 +400°C | |
| Material | Gg25, Ggg40.3, Gsc-25 |
Bảng kích thước
| PN16 | PN25 | PN40 | |||||||||||||||||||||
| DN | L | ØR | H | STROK | ØD | Øk | Øg | b | n | Ød | ØD | Øk | Øg | b | n | Ød | ØD | Øk | Øg | b | n | Ød | KG |
| 15 | 130 | 125 | 190 | 6 | 95 | 65 | 45 | 14 | 4 | 14 | 95 | 65 | 45 | 16 | 4 | 14 | 95 | 65 | 45 | 16 | 4 | 14 | 4,6 |
| 20 | 150 | 125 | 190 | 6 | 105 | 75 | 58 | 16 | 4 | 14 | 105 | 75 | 58 | 18 | 4 | 14 | 105 | 75 | 58 | 18 | 4 | 14 | 5,35 |
| 25 | 160 | 125 | 195 | 8 | 115 | 85 | 68 | 16 | 4 | 14 | 115 | 85 | 68 | 18 | 4 | 14 | 115 | 85 | 68 | 18 | 4 | 14 | 6,25 |
| 32 | 180 | 125 | 195 | 8 | 140 | 100 | 78 | 18 | 4 | 18 | 140 | 100 | 78 | 18 | 4 | 18 | 140 | 100 | 78 | 18 | 4 | 18 | 7,2 |
| 40 | 200 | 150 | 220 | 13 | 150 | 110 | 88 | 18 | 4 | 18 | 150 | 110 | 88 | 18 | 4 | 18 | 150 | 110 | 88 | 18 | 4 | 18 | 11,2 |
| 50 | 230 | 150 | 225 | 13 | 165 | 125 | 102 | 20 | 4 | 18 | 165 | 125 | 102 | 20 | 4 | 18 | 165 | 125 | 102 | 20 | 4 | 18 | 15 |
| 65 | 290 | 175 | 240 | 16 | 185 | 145 | 122 | 20 | 4 | 18 | 185 | 145 | 122 | 22 | 8 | 18 | 185 | 145 | 122 | 22 | 8 | 18 | 20,6 |
| 80 | 310 | 175 | 260 | 20 | 200 | 160 | 138 | 22 | 8 | 18 | 200 | 160 | 138 | 24 | 8 | 18 | 20 | 160 | 138 | 24 | 8 | 18 | 23,6 |
| 100 | 350 | 225 | 315 | 25 | 220 | 180 | 158 | 24 | 8 | 18 | 235 | 190 | 162 | 24 | 8 | 22 | 235 | 190 | 162 | 24 | 8 | 22 | 36,5 |
| 125 | 400 | 225 | 420 | 32 | 250 | 210 | 188 | 26 | 8 | 18 | 270 | 220 | 188 | 26 | 8 | 28 | 270 | 220 | 188 | 26 | 8 | 25 | 55 |
| 150 | 480 | 300 | 500 | 40 | 285 | 240 | 212 | 26 | 8 | 22 | 300 | 250 | 218 | 28 | 8 | 28 | 300 | 250 | 218 | 28 | 8 | 25 | 77,5 |
| 200 | 600 | 400 | 550 | 50 | 340 | 295 | 268 | 30 | 12 | 22 | 360 | 310 | 278 | 34 | 12 | 28 | 375 | 320 | 285 | 34 | 12 | 30 | 140 |
