Động cơ xe đạp điện hiện nay đa số là sử dụng động cơ ba pha chạy điện một chiều không chổi than. Có một số tài liệu gọi là động cơ điện tử giao tiếp (ECM), một số tài liệu gọi là động cơ Brushless không chổi than (BLDC). Trong bài viết này YP.VN sẽ trình bầy cấu tạo của động cơ xe đạp điện để bạn đọc cùng tham khảo bởi những ưu điểm và các ứng dụng tuyệt vời của nó.
Cấu tạo động cơ xe đạp điện không chổi than.
Loại động cơ điện kiểu moay ơ bánh này gồm các linh kiện là trục quay động cơ, stato động cơ, nắp động cơ, ổ bi cấu thành. Đây là loại động cơ xe đạp điện không có bánh răng, không có chổi than và nó thuộc dòng động cơ xoay ngoài. Như vậy các loại xe điện phổ biến hiện nay đều dùng động cơ xoay ngoài như xe đạp điện nijia, xe đạp điện m133, xe điện xmen, xe điện vespa và nhiều dòng xe điện khác
Động cơ xoay ngoài thường có tốc độ thấp nhưng cấu tạo lại rất đơn giản không cần hệ thống bánh răng giảm tốc và rất ít hỏng hóc. Do có cấu tạo đơn giản dễ dàng bảo dưỡng và sửa chữa trong quá trình sử dụng, cho nên động cơ BLDC được ứng dụng rộng rãi không chỉ cho xe đạp điện mà còn cho nhiều các loại máy móc khác. Ở phần dưới đây chúng tôi sẽ trình bầy cấu tạo của các bộ phận chính trọng động cơ xe đạp điện và xe máy điện hiện nay.
Các bộ phận chính của động cơ xe điện
- Nắp động cơ xe đạp điện
Nắp động cơ xe điện ở hai bên là khác nhau , một bên dùng để kết nối với hệ thống phanh sau, còn một bên có thể lắp líp xe trong những trường hợp cần thiết. Vành ngoài của nắp động cơ được khoan các lỗi để vít ốc, số lỗ trên hai lắp động cơ là như nhau và có thể có 8, 9 lỗ hoặc 10 lỗ trên mỗi nắp tùy loại.
Ở phần trung tâm của mỗi nắp có gắn cơ cấu vòng bi, kích thước của vòng bi của hai nắp động cơ có thể giống hoặc khác nhau. Thông thường động cơ sử dụng hai loại vòng bi phổ biến là 6202, 6203, 6204, việc nắp động cơ sử dụng loại vòng bi nào còn phụ thuộc vào trục của động cơ. Với các dòng xe máy điện mà động cơ có công suất lớn trục động cơ to hơn sẽ cần vòng bi lớn hơn những dòng xe đạp điện.
Như vậy nắp động cơ điện có nhiệm vụ rất quan trọng, ngoài việc bảo vệ phần bên trong động cơ khỏi nước và bùn đất, nó còn có nhiệm vụ quan trọng hơn là kết nối chuyển động tạo ra lực quay cho Roto. Vậy 2 nắp động cơ ở hai bên sẽ quay cùng vành xe trong khi xe chạy, chính cơ cấu các vòng bi lắp trên trục đã làm cho động cơ quay tốt hơn.
2. Stato động cơ xe đạp điện

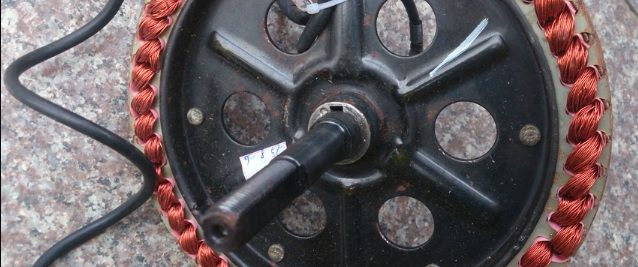

Stato: là bộ phận không chuyển động khi xe đạp điện làm việc chạy, trục của động cơ xe đạp điện (bao gồm khung sắt từ gắn vào trục, các vòng dây của 3 pha quấn vào lõi sắt, bộ cảm biến Hall gắn trên lõi sắt) sẽ không chuyển động khi động cơ làm việc. Như vậy động cơ xe đạp điện cũng có thể gọi là động cơ cố định trong.
Bộ 3 cảm biến Hall được kết nối với nhau thông qua một mạch điện và được gắn chắc chắn vào Stato, trên mạch có các vị trí để gắn các dây dẫn điện. Bộ gồm 5 dây dẫn điện và truyền tín hiệu, trong đó có 2 dây nguồn dương và âm, 3 dây còn lại có màu tương ứng với 3 dây pha của động cơ.
Bộ 3 dây pha động cơ được quấn nhiều vọng trên các lá thép kỹ thuật, thông thường các pha của động cơ điện xe đạp điện được đấu kiểu hình sao. Các đầu dây của các pha sẽ được đánh dấu bởi các màu khác nhau (Vàng, xanh lá, Xanh dương).
Các lá thép kỹ thuật điện được ghép sát nhau và được kết nới với trục động cơ thông qua một vành sắt, trục động cơ sẽ không chuyển động khi động cơ làm việc. Hai đầu ngọn của trục động cơ có tiện ren, gốc trục động cơ có thể có kích thước khác nhau để cố định vòng bi. Một phía trục động cơ sẽ được khoan rỗng để luồn dây điện 3 pha và các dây tín hiệu của bộ cảm biến.
3. Roto động cơ xe đạp điện
Trục quay (roto): là bộ phận chuyển động khi động cơ xe đạp điện làm việc, vỏ ngoài của động cơ điện xe đạp là trục xoay (lắp động cơ 2 bên, nam châm vĩnh cửu, vành + lốp gắn vào vành) do đó gọi là động cơ trục xoay ngoài.
Số lượng các miếng nam châm gắn vào mặt trong của vành xe phụ thuộc vào chu vi của vành đó. Động cơ xe đạp điện sử dụng nam châm đất hiếm các miếng nam châm được đặt ngược chiều nhau và gắn vào vành xe. Nếu phải thay thế các miếng nam châm này thì các bạn phải lựa chọn cẩn thận, quan trong là kích thước của các miếng nam châm phải phù hợp với thiết kế của động cơ đó.
