Động cơ điện không đồng bộ là máy điện xoay chiều, làm việc theo nguyên lý cảm ứng điện từ, có tốc độ của rotor n khác với tốc độ từ trường quay trong máy n. Động cơ điện không đồng bộ có thể làm việc ở hai chế độ: động cơ và máy phát.

Phân loại động cơ điện không đồng bộ

Khi phân loại động cơ điện không đồng bộ, có thể căn cứ theo:

• Theo kết cấu của vỏ, có thể chia làm các loại: kiểu hở, kiểu bảo vệ, kiểu kín, kiểu chống nổ, kiểu chống rung…
• Theo kết cấu của rotor chia làm hai loại: kiểu rotor dây quấn và kiểu rotor lồng sóc.
• Theo số pha: kiểu một pha, hai pha, ba pha.

Cấu tạo động cơ điện không đồng bộ

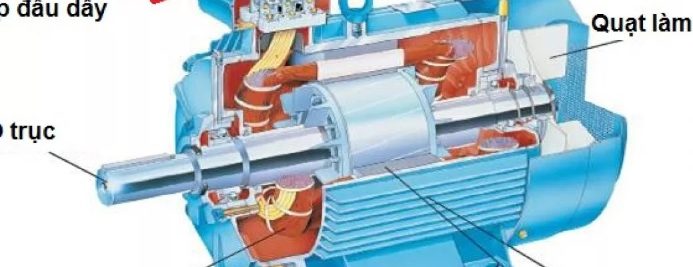

Cấu tạo của động cơ điện không đồng bộ bao gồm hai bộ phận chủ yếu là stator và rotor, ngoài ra còn có vỏ máy, nắp máy và trục máy. Trục làm bằng thép, trên đó gắn rotor, ổ bị và phía cuối trục có gắn một quạt gió để làm mát máy dọc trục.

Stator

Stator (phần tĩnh) gồm hai bộ phận chính là lõi thép và dây quấn, ngoài ra còn có vỏ máy và nắp máy.

Lõi thép

Lõi thép stator có dạng hình trụ, làm bằng các lá thép kỹ thuật điện, được dập rãnh bên trong rồi ghép lại với nhau tạo thành các rãnh theo hướng trục. Lõi thép được ép vào trong vỏ máy.

Dây quấn stator

Dây quấn stator thường được làm bằng dây đồng có bọc cách điện và đặt trong các ranh của lõi thép. Dòng điện xoay chiều ba pha chạy trong dây quấn ba pha stator sẽ tạo nên từ trường quay.

Võ máy

Vỏ máy bao gồm có thân và nắp, thường làm bằng gang.

Roto

Roto là phần quay gồm lõi thép, dây quấn và trục máy.

Lõi thép

Lõi thép rotor gồm các lá thép kỹ thuật điện được lấy từ phần bên trong của lõi thép stator ghép lại, mặt ngoài dập rãnh để đặt dây quấn, ở giữa có dập lỗ để lắp trục.

Trục

Trục của động cơ điện không đồng bộ làm bằng thép, trên đó gắn lõi thép roto.

Dây quấn rotor

Dây quấn rotor của động cơ điện không đồng bộ có hai kiểu: rotor ngắn mạch còn gọi là rotor lồng sóc và rotor dây quấn.

Rotor lồng sóc gồm các thanh đồng hoặc thanh nhôm đặt trong rãnh và bị ngắn mạch bởi hai vành ngắn mạch ở hai đầu. Với động cơ nhỏ, dây quấn rotor được đúc nguyên khối gồm thanh dẫn, vành ngắn mạch, cánh tản nhiệt và cánh quạt làm mát. Các động cơ công suất trên 100kW thanh dẫn làm bằng đồng được đặt vào các rãnh rotor và gắn chặt vào vành ngắn mạch.

Rotor dây quấn cũng quấn giống như dây quấn ba pha stator và có cùng số cực từ như dây quấn stator. Dây quấn kiểu này luôn luôn đấu sao (Y) và có ba đầu ra đấu vào ba vành trượt, gắn vào trục quay của rotor và cách điện với trục. Ba chổi than cố định và luôn tỳ trên vành trượt này để dẫn điện vào một biến trở cũng nối sao nằm ngoài động cơ để khởi động hoặc điều chỉnh tốc độ.

Nguyên lý làm việc máy phát điện không đồng bộ

Khi có dòng điện ba pha chạy trong dây quấn stato thì trong khe hở không khí xuất hiện từ trường quay với tốc độ n = 60f/p (f là tần số lưới điện; p là số đội cực từ của máy; n là tốc độ từ trường quay bậc một) Từ trường này quét qua dây quấn nhiều pha tự ngắn mạch đặt trên lõi sắt roto, làm cảm ứng trong dây quấn roto các sức điện động E,. Do roto kín mạch nên trong dây quấn roto có dòng điện I, chạy qua. Từ thông do dòng điện này sinh ra hợp với từ thông của stato tạo thành từ thông tống ở khe hở. Dòng điện trong dây quấn roto tác dụng với từ thông khe hở sinh ra mô men. Tác dụng đó có quan hệ mật thiết với tốc độ quay n của roto. Trong những phạm vi tốc độ khác nhau thì chế độ làm việc của máy cũng khác nhau. Sau đây ta sẽ nghiên cứu tác dụng của chúng trong ba phạm vi tốc độ.
